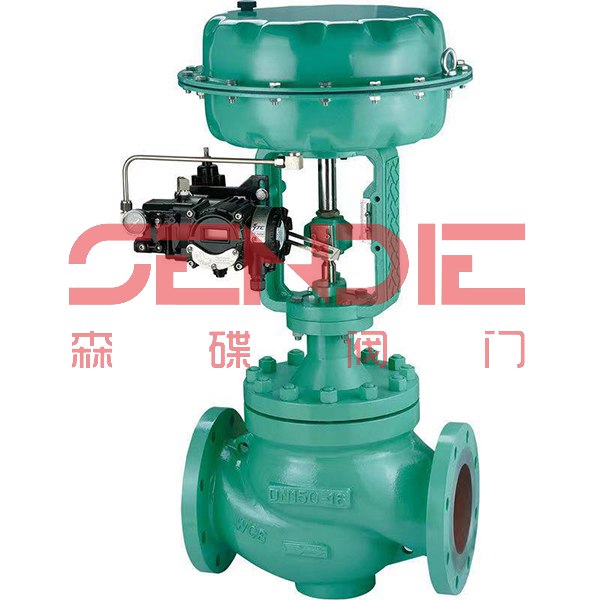

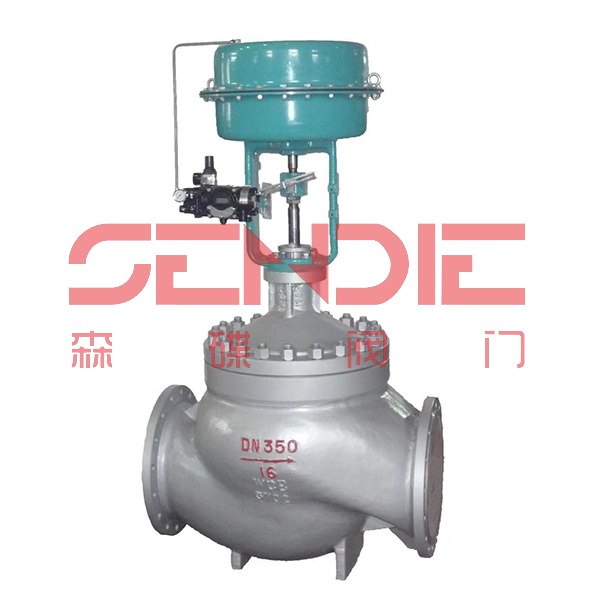

氣動籠式調節閥

客戶詢價單直接撥打021-57568689至營銷部，或者發送至企業郵箱，也可通過右側咨詢客服。具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。

? 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。

? 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。

? 公司地址：上海市奉賢區青村鎮青港工業園

? 銷售電話：021-57568689

? 企業郵箱：[email protected]

? 企業網址：http：//m.mdsttech.com/

產品詳情

一、氣動薄膜籠式調節閥產品概述
ZJHL氣動薄膜籠式調節閥屬于頂導向型低噪音調節閥，由多彈簧氣動執行器及低阻流籠式調節閥閥體組成。多彈簧執行機構高度低、重量輕、裝備簡便。閥內件采用單座導向型閥芯，氣動薄膜籠式調節閥主要利用流體壓力實現閥芯快速動作，操作力小，密封形式采購單座閥體密封，流量特性曲線精度高。氣動籠式調節閥閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動薄膜籠式調節閥動態穩定性好、噪音低、防空化，適合控制各種溫度的高壓差流體。氣動薄膜籠式調節閥主要適用于允許泄露量非常小、閥前壓差較大的場合。
二、氣動薄膜籠式調節閥技術參數

公稱通徑（DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	直線	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
額定流量系數KV	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差（Mpa）		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力（Mpa）		1.6、/25/4.0/6.4/10.0
額定行程		16			25		40			60			100
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
閥蓋形式		標準型（-17~+250℃）、高溫型（+250~+450℃）、低溫型（-40~-196℃）波紋管密封型（-40~+350℃）
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		平衡式閥芯（套筒導向）
流量特性		直線性、等百分比

三、氣動薄膜籠式調節閥執行機構

配置執行器類別	ZHA/B多彈簧薄膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積（cm2）	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍（Kpa）	20~100（標準），20-60,，60-100，40-200,80-240
膜片材料	丁晴橡膠夾尼龍布，乙丙橡膠夾尼龍布
供氣壓力	140~400KPa
氣源接口	RC1/4寸
環境溫度	零下30~+70度
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式（B）--失氣時閥位開（FO）；氣開式（K）-失氣時閥位關（FC）

四、氣動薄膜籠式調節閥性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3	1
死區%			3	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		始點	±2.5	±1.0
額定行程偏差%			2.5
泄露量L/h			0.01%閥額定容量
可調范圍R			30比1

五、氣動薄膜籠式調節閥零件材料

序號	零件名稱	零件材料
1	閥體	WCB	304	316	316L
2	墊片	PTFE/金屬石墨墊片
3	閥座/閥籠	304	304	316	316L
4	閥芯	304	304	316	316L
5	導向套/并帽
6	密封中墊	PTFE/金屬石墨墊片
7	閥蓋	WCB（ZG25）	CF8(304)	CF8M(316)	CF3M(316L)
8	閥桿	304	304	316	316L
9	金屬墊	304	304	316	316L
10	填料	PTFE、柔性石墨
11	螺栓	25	不銹鋼	不銹鋼	不銹鋼
12	壓蓋	WCB（ZG25）	304	CF8M(316)	CF3M(316L)

六、氣動薄膜籠式調節閥連接尺寸

公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	331	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	85.5	92.5	100	117.5	150	168	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		132	132	158	170	179	214	221	234	270	294	331
H2		298	298	298	298	298	380	380	380	510	510	510
H3		180	180	180	180	180	236	236	236	310	310	310
L1		289	289	289	289	289	347	347	347	476	476	476
A		282	282	282	282	282	360	360	360	470	470	470
D		220	220	220	220	220	270	270	270	320	320	320

備注：氣動薄膜籠式調節閥產品選型
（1）公稱閥體參數：閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4~20mA,1~5V）,作用方式（氣開式，氣關式）。
