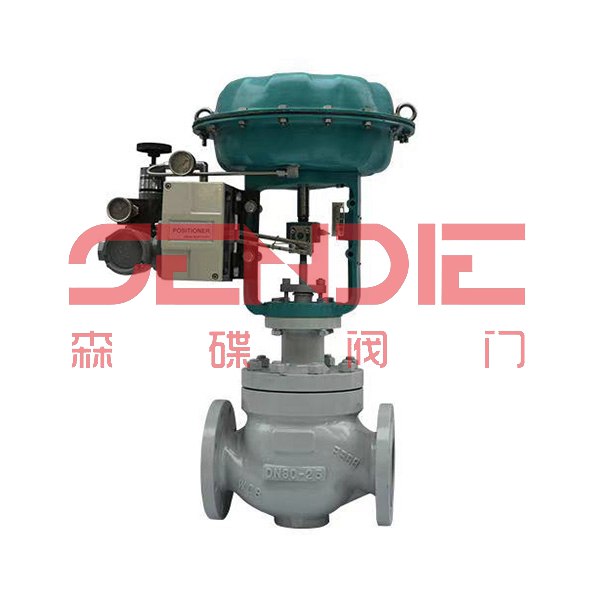

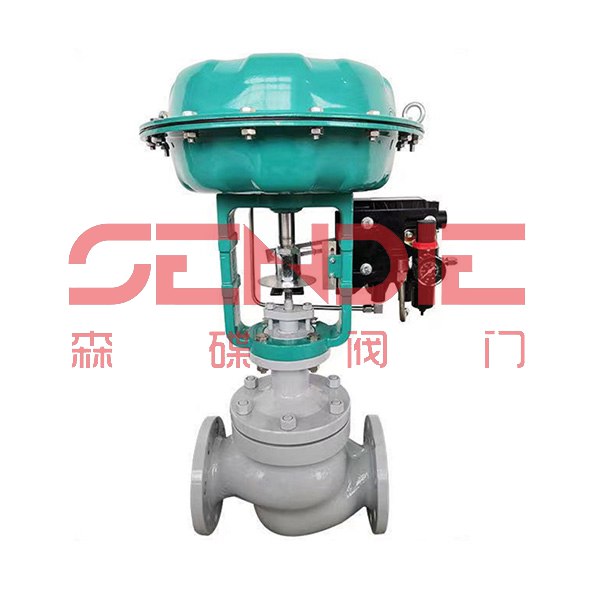

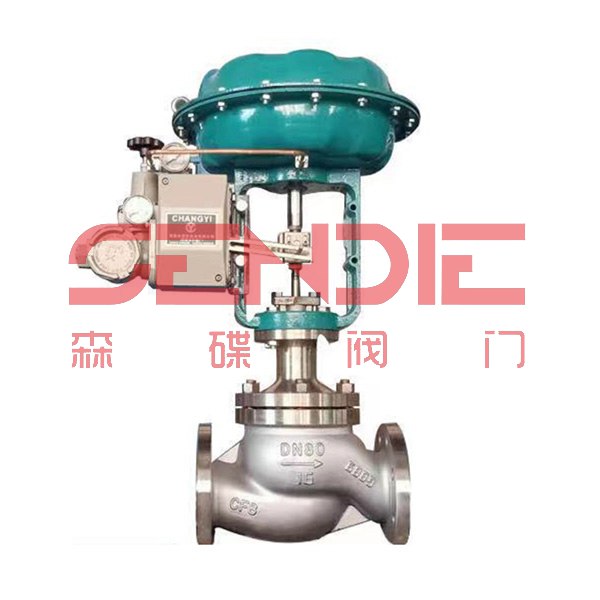

氣動薄膜套筒調節閥

客戶詢價單直接撥打021-57568689至營銷部，或者發送至企業郵箱，也可通過右側咨詢客服。具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。

? 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。

? 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。

? 公司地址：上海市奉賢區青村鎮青港工業園

? 銷售電話：021-57568689

? 企業郵箱：[email protected]

? 企業網址：http：//m.mdsttech.com/

產品詳情

一、氣動薄膜套筒調節閥產品概述
ZJHM氣動薄膜套筒調節閥是采用雙層密封結構，由多彈簧薄膜執行機構和低阻流精小型套筒調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。精小型閥體流量呈S流線型，氣動薄膜套筒調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動薄膜套筒調節閥特別適用于泄露量要求不高、閥前壓差較大的場合。氣動薄膜套筒調節閥主要特點如下：（1）采用平衡型雙密封閥芯、不平衡力下，允許壓差大，操作穩定。（2）閥芯導向面大，可改善由渦流和沖擊引起的振蕩。（3）比普通的單、雙座調節閥噪音低10dB左右。（4）結構簡單，裝拆維修方便。
二、氣動薄膜套筒調節閥技術參數

公稱通徑（DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	直線	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
額定流量系數KV	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差（Mpa）		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力（Mpa）		1.6、/25/4.0/6.4/10.0
額定行程		16			25		40			60			100
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
閥蓋形式		標準型（-17~+250℃）、高溫型（+250~+450℃）、低溫型（-40~-196℃）波紋管密封型（-40~+350℃）
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		平衡式閥芯（套筒導向）
流量特性		直線性、等百分比

三、氣動薄膜套筒調節閥執行機構

配置執行器類別	ZHA/B多彈簧薄膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積（cm2）	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍（Kpa）	20~100（標準），20-60,，60-100，40-200,80-240
膜片材料	丁晴橡膠夾尼龍布，乙丙橡膠夾尼龍布
供氣壓力	140~400KPa
氣源接口	RC1/4寸
環境溫度	零下30~+70度
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式（B）--失氣時閥位開（FO）；氣開式（K）-失氣時閥位關（FC）

四、氣動薄膜套筒調節閥性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3	1
死區%			3	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		始點	±2.5	±1.0
額定行程偏差%			2.5
泄露量L/h			0.01%閥額定容量
可調范圍R			30比1

五、氣動薄膜套筒調節閥零件材料

序號	零件名稱	零件材料
1	閥體	WCB（ZG25）	CF8(304)	CF8M(316)	CF3M(316L)
2	墊片	PTFE/金屬石墨墊片
3	閥座	304	304	316	316L
4	閥芯組件	304	304	316	316L
5	密封中墊	PTFE/金屬石墨墊片
7	閥蓋	WCB（ZG25）	CF8(304)	CF8M(316)	CF3M(316L)
	閥桿	304	304	316	316L
8	填料	PTFE、柔性石墨
9	壓蓋	WCB（ZG25）	CF8(304)	CF8M(316)	CF3M(316L)

六、氣動薄膜套筒調節閥連接尺寸

公稱通徑（DN）		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	805
	PN64	200	210	235	265	295	320	370	440	475	570	750	820
H	PN16/25	117	120	139	144	188	208	220	268	278	320	441	503
	PN40	124	128	145	150	195	220	230	280	290	335	465	528
	PN64	130	135	155	170	205	240	255	295	310	360	480	550
H1		165	185	185	205	245	255	270	335	365	430	560	680
H2		298	298	298	298	380	380	380	510	510	510	650	650
H3		177	177	177	177	182	182	182	182	182	218	218	218
L1		280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	360	360	360	470	470	470	580	580
D		220	220	220	220	270	270	270	320	320	320	400	400

七、氣動薄膜套筒調節閥產品選型
（1）公稱閥體參數：閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4~20mA,1~5V）,作用方式（氣開式，氣關式）。
