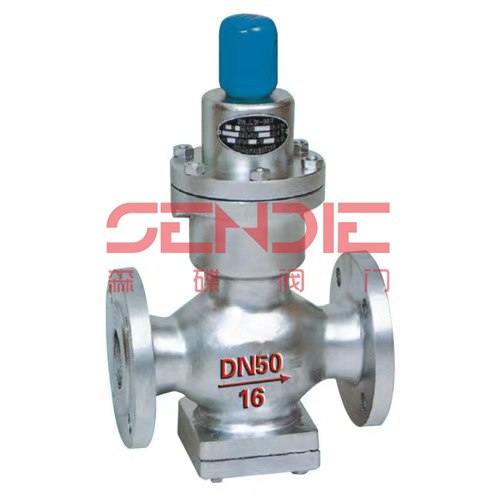

波紋管減壓閥

客戶詢價單直接撥打021-57568689至營銷部，或者發送至企業郵箱，也可通過右側咨詢客服。具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。

? 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。

? 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。

? 公司地址：上海市奉賢區青村鎮青港工業園

? 銷售電話：021-57568689

? 企業郵箱：[email protected]

? 企業網址：http：//m.mdsttech.com/

產品詳情

波紋管減壓閥結構特點和用處

波紋管減壓閥屬于直接作用式波紋管彈簧減壓閥。主要由波紋管、調節彈簧、閥座、閥瓣等零件組成，利用波紋管傳感閥門下游壓力驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。波紋管減壓閥調壓、穩壓動作靈敏平衡，適用于氣體和液體介質的管路使用。

波紋管減壓閥主要技術參數和性能指標

公稱壓力（Mpa）	0.6	1.0	1.6
殼體試驗壓力（Mpa）*	0.9	1.5	2.4
密封試驗壓力（Mpa）	0.6	1.0	1.6
最高進口壓力（Mpa）	0.6	1.0	1.6
出口壓力范圍（Mpa）	0.05-0.4	0.1-0.8	0.1-1.0
壓力特性偏差（Mpa）△P2P	GB12244-1989
流量特性偏差（Mpa）△P2G	GB12244-1989
最小壓差（Mpa）	0.1	0.15	0.15
滲漏量	GB12245-1989
*：殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。

波紋管減壓閥主要零件材料

零件名稱	零件材料
閥體閥蓋	WCB
底蓋	WCB
閥座閥瓣	2Cr13
波紋管	1Cr18Ni9Ti
波紋管上墊	2Cr13
波紋管下墊	2Cr13
導向座	2Cr13
主閥彈簧	50CrVA
調節彈簧	60Si2Mn

波紋管減壓閥流量系數（Cv）

DN	15	20	25	32	40	50	65	80	100
Cv	1	2.5	4	6.5	9	16	25	36	64

Y44H/Y波紋管減壓閥系列連接尺寸（PN0.6-1.6MPa）：

公稱通徑DN	外形尺寸
	L		H	H1	PN0.6MPa					PN1.0MPa
			H	H1	D	K	n-ф	d	C	D	K	n-ф	d	C
15	140	140	290	90	80	55	4-12	40	12	95	65	4-14	45	12
20	140	140	295	98	90	65	4-12	50	12	105	75	4-14	55	14
25	160	160	295	110	100	75	4-12	60	14	115	85	4-14	65	14
32	180	180	295	110	120	90	4-14	70	14	135	100	4-18	78	16
40	200	200	325	125	130	100	4-14	80	14	145	110	4-18	85	16
50	230	230	325	125	140	110	4-14	90	14	160	125	4-18	100	16
65	280		325	130	160	130	4-14	110	14	180	145	4-18	120	18
80	310		380	160	185	150	4-18	125	16	195	160	4-18	135	18
100	350		380	170	205	170	4-18	145	16	215	180	8-18	155	20

波紋管減壓閥連接形式

法蘭式：RF　FF

執行標準：JB79　GB9113　ANSI　B16.5
