一、比例式減壓閥概述

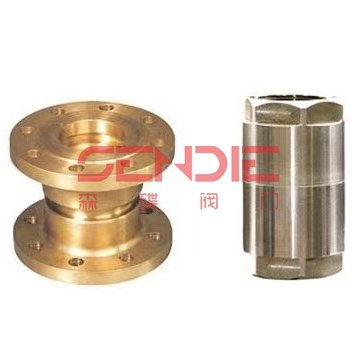

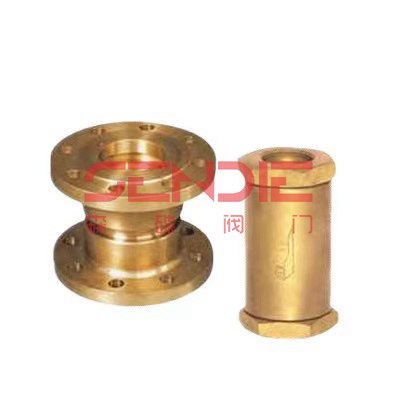

Y43X-A比例式減壓閥，外形美觀，質量可靠，比例準確，工作平穩，既減動壓也減靜壓。
比例式減壓閥利用閥體內部活塞兩端不同載面積產生的壓力差，改變閥后的壓力，達到減壓目的。
減壓閥的減壓比例是：2：1，3：1，4：1，3：2，5：2等，亦可根據用戶的
二、要求設計特殊比例的減壓閥
適用介質 | 水、氣體 | |||||
適用溫度 | ≤90℃ | |||||
壓力誤差 | ≤8％ | |||||
最小開啟 | 2：1 | 0.2MPa | ||||
壓力 | 3：1 | 0.3MPa | ||||
連接形式 | 法蘭、內螺紋 | |||||
主要零件 | 閥體 | 錫青銅 | 不銹鋼 | 鑄鐵 | ||
材料 | 內件 | 錫青銅 | 不銹鋼 | 錫青銅或不銹鋼 | ||
三、比例式減壓閥主要技術參數
型號 | 公稱壓力 | 公稱通徑 | L |
Y43X-10T(B型) | 1.0 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 | ||
Y43X-16T | 1.6 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 |
四、比例式減壓閥主要外形尺寸（法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4216.5-84標準）
公稱通徑DN（MM） | 尺寸（MM） | ||
C | L | D | |
15 | 1/2" | 80 | 50 |
20 | 3/4" | 80 | 50 |
25 | 1" | 90 | 54 |
32 | 1 1/4" | 100 | 60 |
40 | 1 1/2" | 110 | 68 |
50 | 2" | 120 | 80 |
