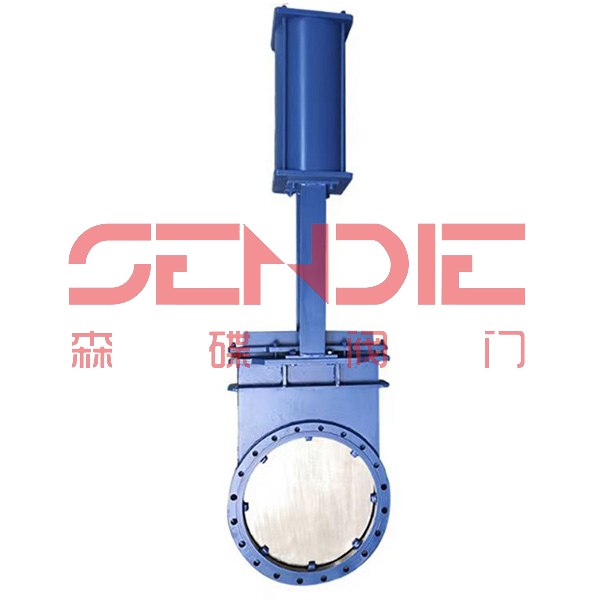

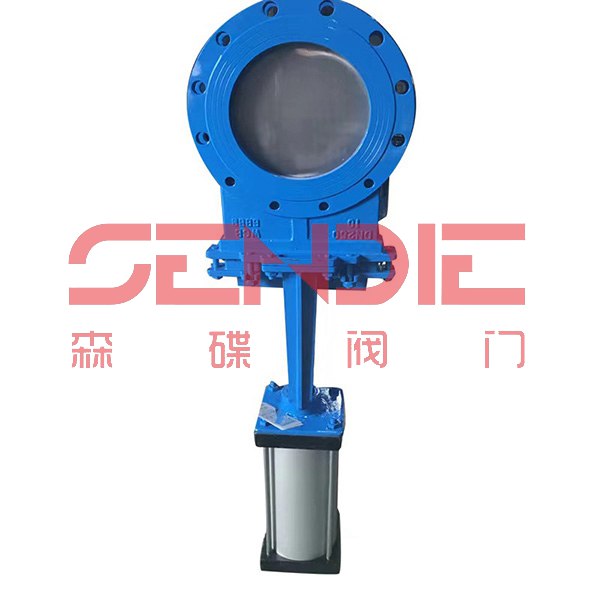

氣動法蘭刀閘閥

客戶詢價單直接撥打021-57568689至營銷部，或者發送至企業郵箱，也可通過右側咨詢客服。具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。

? 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。

? 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。

? 公司地址：上海市奉賢區青村鎮青港工業園

? 銷售電話：021-57568689

? 企業郵箱：[email protected]

? 企業網址：http：//m.mdsttech.com/

產品詳情

一、氣動刀型閘閥產品概述

氣動刀型閘閥在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先進特點，不斷提高產品的科技含量，從一些技術細節著手，完善了刀閘閥的綜合性能。氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的的自動控制。用戶可根據實際需要進行選擇。PZ673H(X、F)系列氣動刀型閘閥品質齊全。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50~DN1000.氣動到閘閥產品廣泛用于化工、煤炭、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。

二、氣動刀型閘閥產品特點

氣動刀型閘閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。

氣動刀型閘閥結構特點：

（1）采用對夾式結構，體積小，重量輕。

（2）完全敞開的通道，可以防止介質在閥內沉積。

（3）新研制的U型封圈，可以保證閥門的良好的密封性。

（4）閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

（5）流阻小。

（6）安裝維修方便。

三、氣動刀型閘閥設計標準

設計標準	JB/T8691-1998 MSSSP-81
結構標準	GB/T9113.1-2000
結構長度	GB/T1-5118.2-94
試驗和壓力	GB/T13927-2000

四、氣動刀型閘閥性能規范

公稱壓力PN(MPa）	殼體試驗(MPa)	密封試驗（MPa）	適用介質
1.0	1.5	1.1	煙氣、灰、渣水混物、空氣混合物
1.6	2.4	1.8	煙氣、灰、渣水混物、空氣混合物

五、氣動刀型閘閥零件材料

零件名稱	材質名稱	材質牌號
圓螺母	優質碳素鋼	25
手輪	灰口鑄鋼	HT200
軸承壓蓋	優質碳素鋼	35
閥桿螺母	鋁青銅	ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
閥桿螺母	鋁黃銅	ZCuZn25A16Fe3Mn3
軸承	——	51110
閥桿	不銹鋼	304、316、2Cr13
支架	碳素鋼、不銹鋼	WCB、CF8等
閘板	不銹鋼	304、316、304L、316L、2Cr13
螺栓螺母	優質碳素鋼	35
填料壓蓋	碳素鋼	WCB
填料	柔性石墨盤根石棉根增強四氟纖維盤根	——
閥體	碳素鋼、不銹鋼	WCB、CF8(304)、CF3(304L)、 CF8M(316)、CF3M(316L)、密封座合金或不銹鋼
閥體	碳素鋼、不銹鋼	WCB、CF8(304)、CF3(304L)、 CF8M(316)、CF3M(316L)、密封座合金或不銹鋼

六、氣動刀型閘閥連接尺寸

MPa	DN	L	D	D1	D2	H	N-M	A
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	190	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	190	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	20-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1115	1115	3100	28-M30	700
	1200	254	1450	1325	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	100	216	1255	1170	1110	3100	28-M24	700
	1200	254	1485	1390	1325	3450

七、氣動刀型閘閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數

（2）執行器參數：電源電壓、控制方式、控制信號（4-20mA,1-5v）、作用方式（氣-開式，氣-關式）
