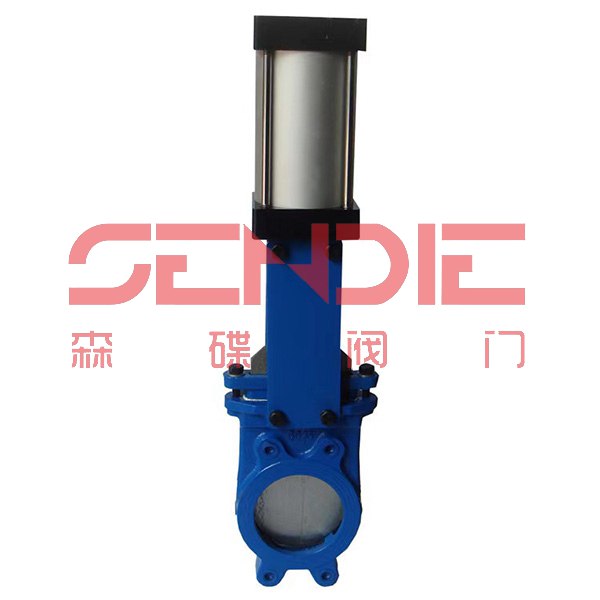

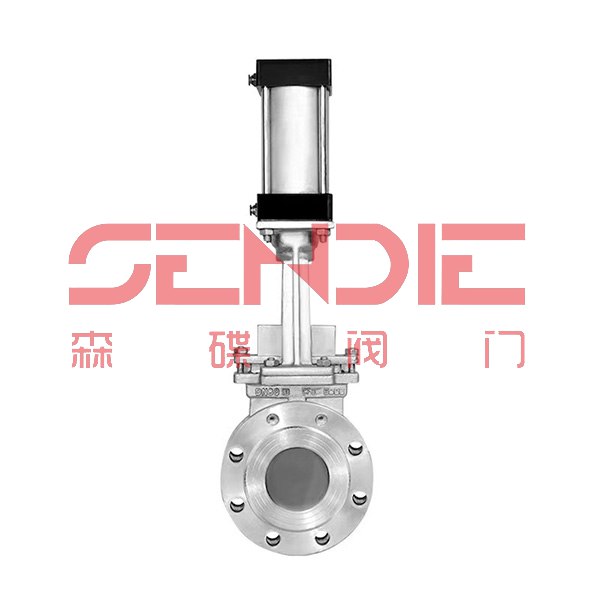

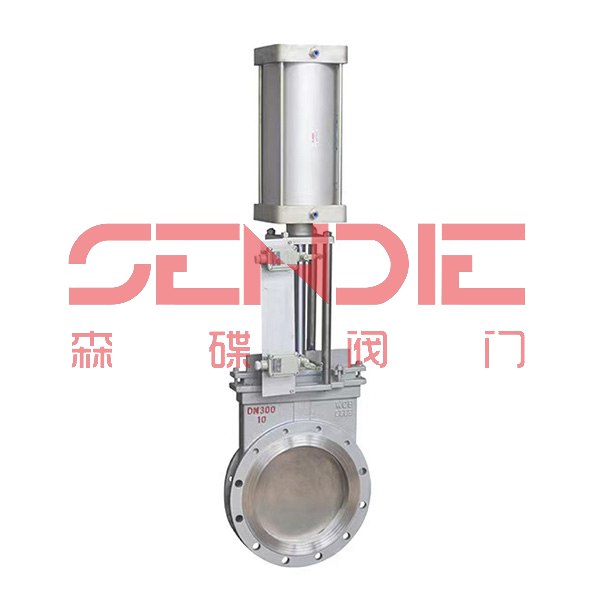

一、氣動漿液閘閥 產品概述
氣動漿液閘閥在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先進特點。不斷提高產品的科技含量，從一些技術細節著手，完善了氣動漿液閘閥的綜合性能。氣動漿液閘閥通過配用電磁閥等附件可以完全開、關兩位置的動作自動控制。用戶可根據實際需要進行選擇。Z673X系列氣動漿液閥品種齊全。主體采用鑄鐵、鑄銅、不銹鋼等。通徑從DN50~DN1000.氣動漿液閘閥產品廣泛用于化工、煤炭、制糖、污水、造紙等領域，是一種理想的密封閥門。Z673X氣動漿液閘閥、氣動漿液閥、氣動漿料閘閥特別適合于造紙行業在管道上作調節和節流使用。其主要特點如下：
（1）采用對夾式機構，體積小，重量輕。
（2）完全敞開的通道，可以防止介質字閥內沉積。
（3）新研制的U型封圈，可以保證閥門的良好密封性。
（4）閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
（5）流阻小
（6）安裝維修方便。
二、氣動漿液閘閥 性能規范
| 公稱壓力PN（MPa） | 試驗壓力（MPa） | 適用介質 | 工作溫度（℃） | |
| 殼體 | 密封 | |||
| 0.6 | 0.9 | 0.66 | 煤漿、糧漿、紙漿 泥漿、活水砂漿、礦渣、堿液 | ≤100℃ |
| 1.0 | 1.5 | 1.1 | ||
三、氣動漿液閘閥 應用標準
| 設計標準 | JB/TQ648 | |
| 法蘭標準 | DN50-150 PN16、GB4216.5-84 DIN2533 DN200-600 PN10、GB4216.4-84 DIN2532 | |
四、氣動漿液閘閥 零件材料
| 序號 | 零件名稱 | 材料 | 序號 | 零件名稱 | 材料 | 備注 |
| 1 | 閥體 | HT250 | 5 | 支架 | ZHMn58- 2-2QT40-17 | 注1：橡膠的牌號 取決于介質的溫度。 注2：閘板材質取決于 介質成份 |
| 2 | 密封圈 | 橡膠（注1） | 6 | 閥桿 | ||
| 3 | 閘板 | 不銹鋼（注2） | 7 | 螺母 | ||
| 4 | 密封條 | 聚四氟乙烯 | 8 | 手輪 |
五、氣動漿液閘閥 技術參數
| 氣缸內徑 | ?40 | ?50 | ?63 | ?80 | ?100 | ?125 | ?160 | ?200 | ?250 | |
| 理論活塞作用力（N）以工作 壓力為0.4MPa時為準 | 推力 | 490 | 760 | 1215 | 1960 | 3077 | 4800 | 7869 | 12308 | 19227 |
| 拉力 | 410 | 680 | 1030 | 1770 | 2675 | 4400 | 7379 | 10035 | 18643 | |
| 工作介質 | 經凈化油霧壓縮空氣 | |||||||||
| 工作壓力（MPa） | 0.15-1 | |||||||||
| 環境溫度（℃） | -10——+80 | |||||||||
| 相對濕度 | 95 | |||||||||
| 活塞運動速度（mm/g） | 50-500 | |||||||||
| 耐久性（KM） | 600 | |||||||||
六、氣動漿液閘閥 連接尺寸
| 公稱壓力mm | L | D | D1 | H | n-M | |
| PN0.6 | PN1.0 | |||||
| 50 | 48 | 48 | 125 | 100 | 335 | 4-M16 |
| 65 | 48 | 48 | 145 | 120 | 363 | 4-M16 |
| 80 | 50 | 50 | 160 | 135 | 395 | 4-M16 |
| 100 | 50 | 50 | 180 | 155 | 465 | 8-M16 |
| 125 | 50 | 50 | 210 | 185 | 530 | 8-M16 |
| 150 | 60 | 60 | 240 | 210 | 630 | 8-M20 |
| 200 | 60 | 60 | 295 | 265 | 750 | 8-M20 |
| 250 | 70 | 70 | 350 | 318 | 900 | 12-M20 |
| 300 | 70 | 80 | 400 | 368 | 1120 | 12-M20 |
| 350 | 80 | 80 | 460 | 430 | 1260 | 16-M20 |
| 400 | 90 | 90 | 515 | 482 | 1450 | 16-M22 |
| 450 | 90 | 120 | 565 | 532 | 1600 | 20-M22 |
| 500 | 90 | 130 | 620 | 585 | 1800 | 20-M22 |
| 600 | 140 | 140 | 725 | 685 | 2300 | 20-M27 |
| 700 | 140 | 140 | 840 | 800 | 2500 | 24-M27 |
| 800 | 190 | 190 | 950 | 898 | 2800 | 24-M30 |
| 900 | 203 | 203 | 1050 | 1005 | 3100 | 28-M30 |
| 1000 | 216 | 216 | 1160 | 1115 | 3400 | 28-M30 |
| 1200 | 254 | 254 | 1380 | 1325 | 3600 | 32-M36 |
七、氣動漿液閘閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數
（2）執行器參數：電源電壓、控制方式、控制信號（4-20mA,1-5v）、作用方式（氣-開式，氣-關式）
