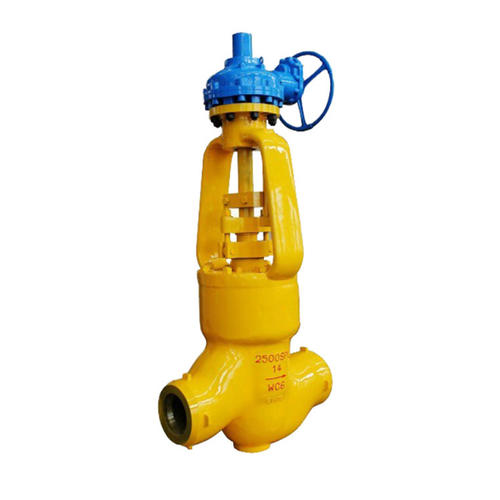

焊接截止閥

焊接截止閥設計與制造標準：

設計與制造：JB/T3595-93

壓力溫度：

結構長度：E101

對焊連接尺寸：GB/T15198.3-95

檢驗與實驗：GB/T13927-92

焊接截止閥用途

適用于公稱壓力 PN10.0 ～ 32.0Mpa 及 P(54)100V ～ P(57)170V ，工作溫度 ≤540℃( 其中 P(57)170V 工作溫度為 570℃) 的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

焊接截止閥結構特點

1. 產品設計制造按 E101 和 JB/T3595-93 標準的規定，結構合理，性能優良，造型美觀。

2. 閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。

3. 閥瓣、閥座的密封面采用司太立（ stellite ）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。

4. 閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。

5. 閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。

7. 電動截止閥配有 DZW 系列閥門電動裝置，具有殼體小，重量輕，功能全，外形美等特點，并可與程控電腦配套使用，也可按用戶要求選配電動裝置。

焊接截止閥主要零件的材料說明
