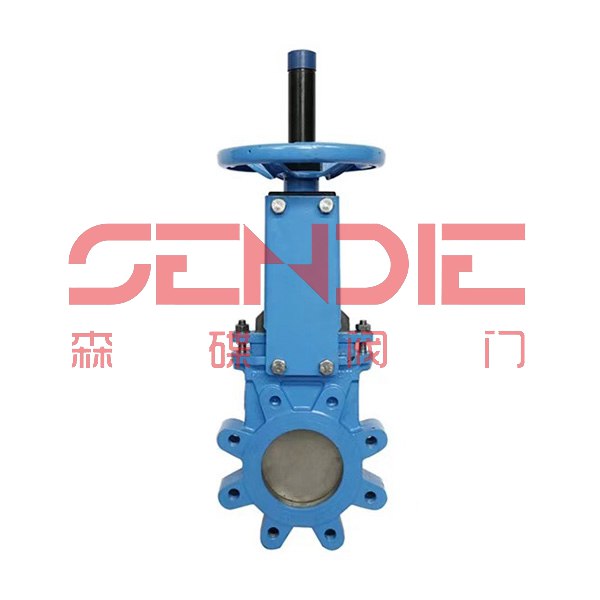

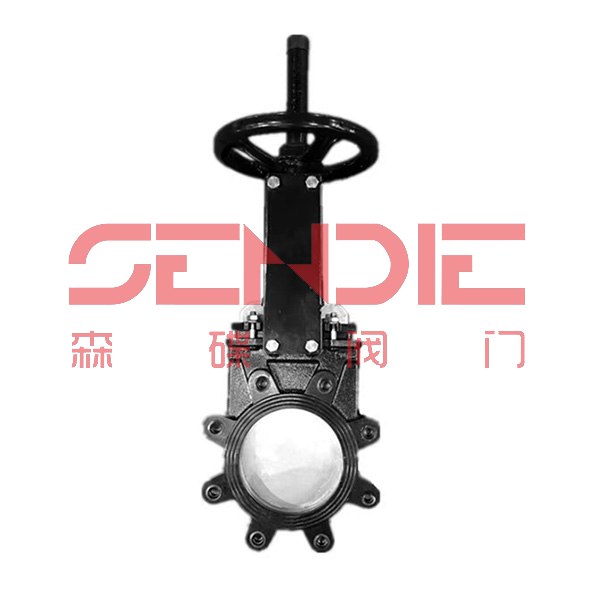

手動對夾刀閘閥

一、手動刀型閘閥 產品概述

PZ73X_PZ73H型刀型閘閥，刀型閘閥 它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質，閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間，工作壓力低，不易堆積雜物，價格較低。 刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。本類閥門在管道中一般應當水平安裝。

特點： 1.提升式的閘板密封面，可刮除密封面上的粘著物，自動清理雜物。 2.不銹鋼閘板可防止腐蝕引起的密封泄漏。 3.硬質全金密封面能保證密封耐磨性能和要求。 4.閥體密封面沒有凹槽，不產生積留物，能保證開啟靈活。 5.閥體上的導向塊使閘板正確運動，四個擠壓塊保證閘板有效密封。

二、手動刀型閘閥 主要技術參數

三手動刀型閘閥外形連接尺寸

四手動刀型閘閥 安裝注意事項

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。

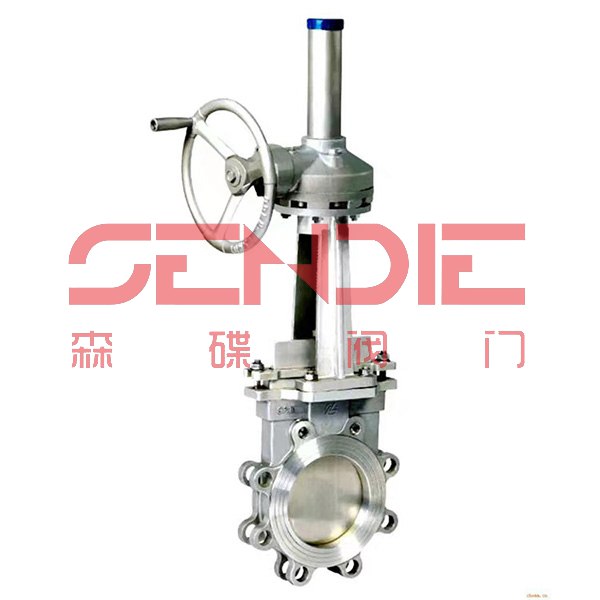

5）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
