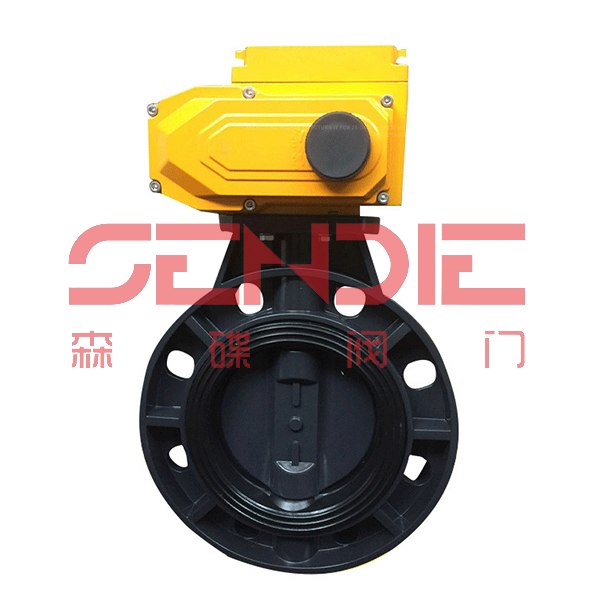

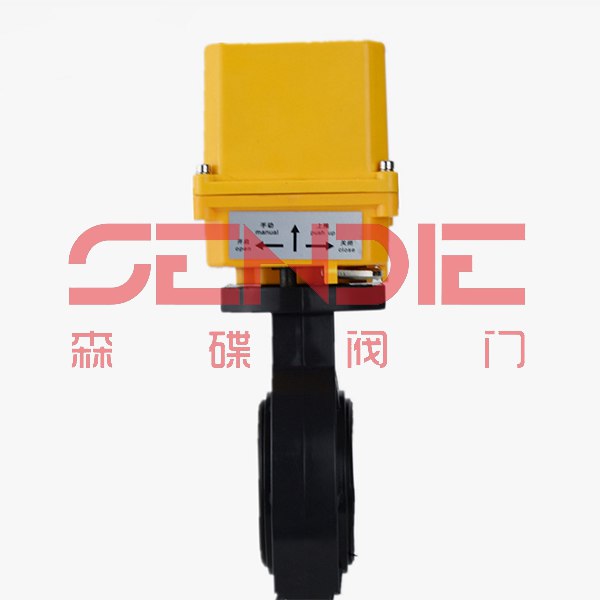

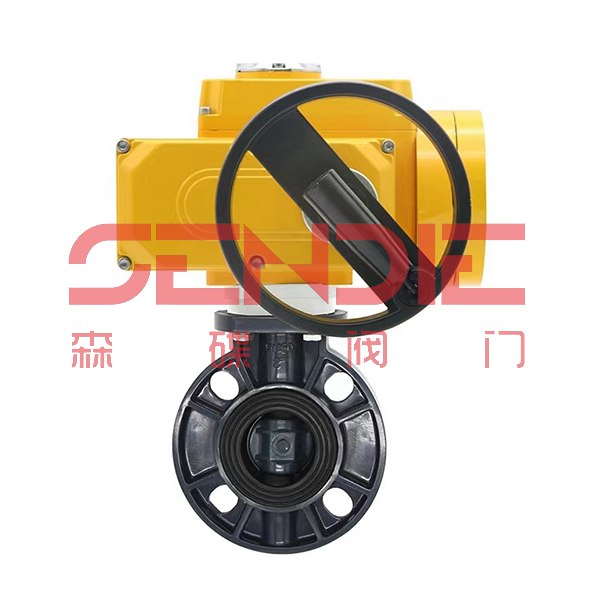

一、電動塑料蝶閥 產品概述
電動塑料蝶閥耐腐蝕性強，結構簡單、拆卸容易、價格經濟實惠，在管路系統、排污和排水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業得到廣泛使用。電動塑料蝶閥主要有PVC、PPH、PPR等工業塑料制造而成的。氣動塑料蝶閥既有結構緊湊、重量輕、耐腐蝕性強、材質衛生無毒、耐磨損等特點。
（1）外形結構緊湊美觀。
（2）本體重量輕易于安裝。
（3）耐腐蝕性強，應用范圍廣。
（4）材質衛生無毒。
（5）耐磨損、容易拆卸、維護簡單易行。
二、電動塑膠蝶閥 技術參數
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 公稱壓力 | PN1.0，1.6MPa | ||||||||
| 連接形式 | 對夾式 | ||||||||
| 密封材料 | FPM、EPDM、NBR | ||||||||
| 適用溫度 | 0~＋60℃ | ||||||||
| 閥體材質 | UPVC、CPVC、PP | ||||||||
| 閥芯材質 | UPVC、CPVC、PP、PTFE | ||||||||
| 適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
| 配用執行機構 | 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 | ||||||||
| 控制方式 | 開關到位燈（開關兩位控制）、智能調節（4~20mA模擬量信號控制） | ||||||||
三、電動塑料蝶閥 執行器技術參數
| 執行器類別 | 引進型JO系列執行器參數 | 引進型3610R系列執行參數 | 引進型HQ系列執行參數 |
| 電源電壓 | 標準：220VAC單相 可選：110VAC單相、380/440VAC三相、24V/110V/220VAC | ||
| 輸出力矩 | 50N.M~2000N.M | 50N.M~1500N.M | 50N.M~3000N.M |
| 動作范圍 | 0~90o 0~360o | 0~90o | 0~90o、0o~270o可選 |
| 控制方式 | 開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4-20mA模擬量信號控制） | ||
| 動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S~112S |
| 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
| 環境溫度 | ；-30o~60o | ；-30o~60o | ；-20o~＋70℃ |
| 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 兩個外部調整螺栓 |
| 防護等級 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | Exd II BT4 | EXd II BT4 ,EXd II CT6 |
| 位置測量 | 可選裝開關或電位計 | 比列控制單元 | 電位計、比列控制單元 |
| 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
| 接線接口 | PE1/2'' 進線線鎖 | 2-PE 1/2'' 進線線鎖 | 2個PE 3/4'' |
| 殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | ||
（1）功能強勁：智能型，調節型，開關式。
（2）體積小巧：體積僅相當于同類產品的35％左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察方便；免加油免檢點，防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mADC/1-5VDC)實現閥門開度的智能控制和精準定位。
四、電動塑料蝶閥 性能規范
| 公稱通徑 | DN（mm） | 50~300 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用溫度 | ≤60o | |||
| 適用介質 | 空氣、水、氣體、油品等 | |||
備注：電動塑料蝶閥 產品選型
（1）閥體參數：公稱通經、工作壓力、工藝介質、使用場合、閥體材料等系列材料。
（2）執行器參數：電源電壓、控制方式、控制信號（4-20mA,1-5V）、作用方式（電-開式，電-關式）。
