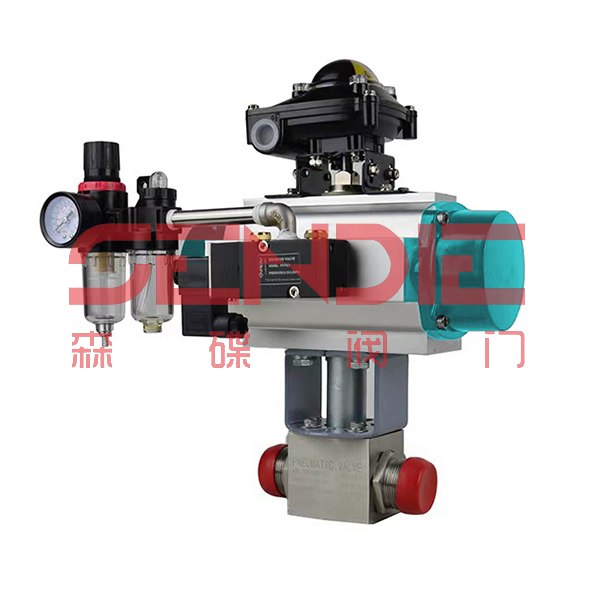

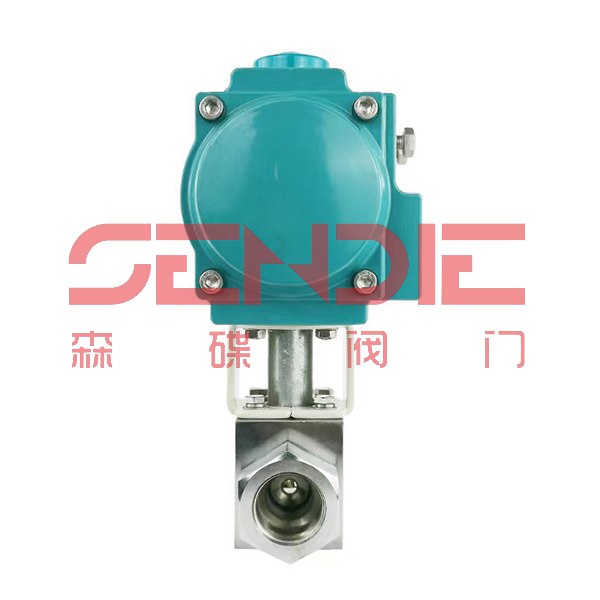

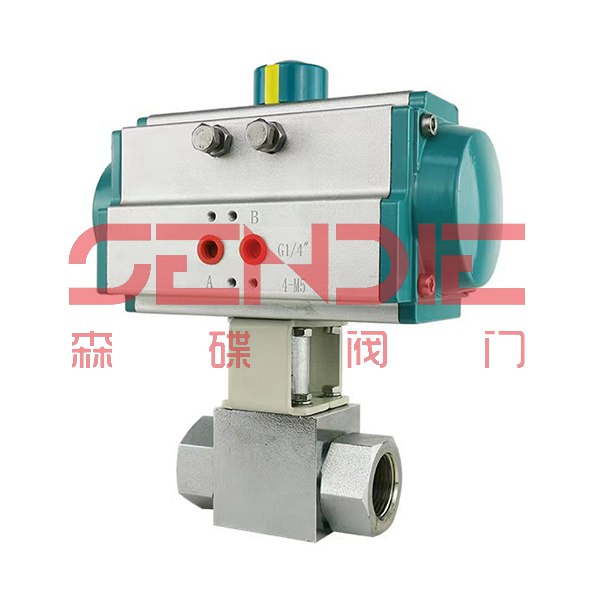

一、內螺紋氣動高壓球閥 產品概述
氣動高壓球閥分為氣動高壓法蘭球閥、氣動焊接高壓球閥、氣動高壓內螺紋球閥三種。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90o可以實現全開-全閉的動作。可采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4-0.7MPa即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動高壓球閥按其密封性能分為金屬密封與軟密封。氣動高壓球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。氣動高壓球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高壓球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
二、內螺紋氣動高壓球閥 技術參數及性能
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 閥體形式 | 整體鍛造閥體（DN50以內）、三段式鍛造閥體（DN50以上） | |||||||||||
| 公稱壓力 | PN16.0、25.0MPa；ANSI150、300、600、900LB | |||||||||||
| 連接形式 | 法蘭式、焊接式、螺紋式（適用于PN45MPa以內） | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 閥芯形式 | O型球體閥芯 | |||||||||||
| 流量特性 | 近似快開特性 | |||||||||||
| 動作范圍 | 0~90o、0~360o | |||||||||||
| 泄漏量Q | 按GB/T4213-92，小于額定KV0.01％ | |||||||||||
| 基本誤差 | 帶定位器：小于全行程的±2％ | |||||||||||
| 可調范圍 | 250:1 | |||||||||||
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 | |||||||||||
| 控制方式 | 開關兩位控制，4~20mA模擬量信號控制 | |||||||||||
三、內螺紋氣動高壓球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單作用及雙作用氣動執行機構 |
| 供氣壓力 | 0.4~0.7Mpa |
| 氣源接口 | G1/4寸、G1/8寸、G3/8寸、G1/2寸 |
| 環境溫度 | 零下30~+70℃ |
| 作用形式 | 單作用執行機構：氣關式（B）-失氣時閥位開（FO）：氣開式（K）-失氣時閥位關（FC）；雙作用氣動執行機構：氣關式（B）-失氣時閥位保持（FL）：氣開式（K）-失氣時閥位保持（FL） |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓閥、保位閥、行程開關、閥位傳送器、手輪機構等 |
四、內螺紋氣動高壓球閥 零件材料
| 零件名稱 | 材料名稱 | |||
| 閥體、閥蓋 | A105 | 304（CF8) | 316(CF8M） | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維+PTFE、對位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
五、內螺紋氣動高壓球閥 性能規范
| 公稱通徑DN（mm） | DN15-300 | |||||
| 公稱壓力 | PN(MPa） | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低壓氣密試驗 | 0.5~0.7 | |||||
| 適用介質 | 水、油、蒸汽、硝酸類（溫度≤200℃）、醋酸類（≤200℃） | |||||
備注：內螺紋氣動高壓球閥 產品選型
（1）閥體參數：公稱通經、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式、氣-關式）。
