電動襯氟球閥

客戶詢價單直接撥打021-57568689至營銷部，或者發送至企業郵箱，也可通過右側咨詢客服。具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。

? 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。

? 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。

? 公司地址：上海市奉賢區青村鎮青港工業園

? 銷售電話：021-57568689

? 企業郵箱：[email protected]

? 企業網址：http：//m.mdsttech.com/

產品詳情

一、電動襯氟球閥產品概述

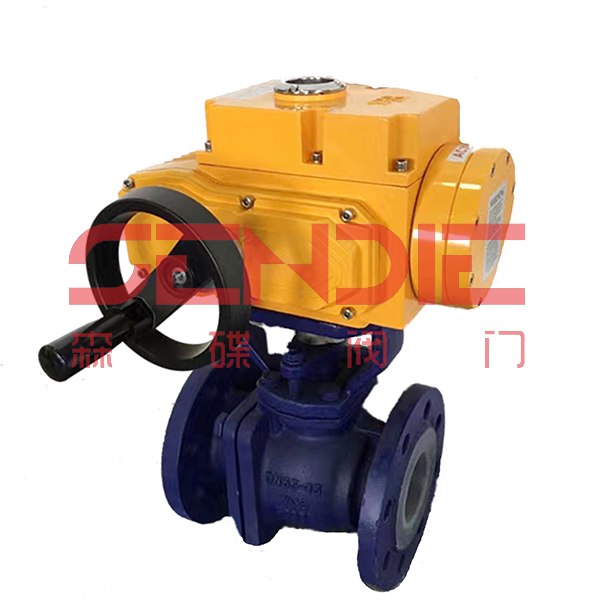

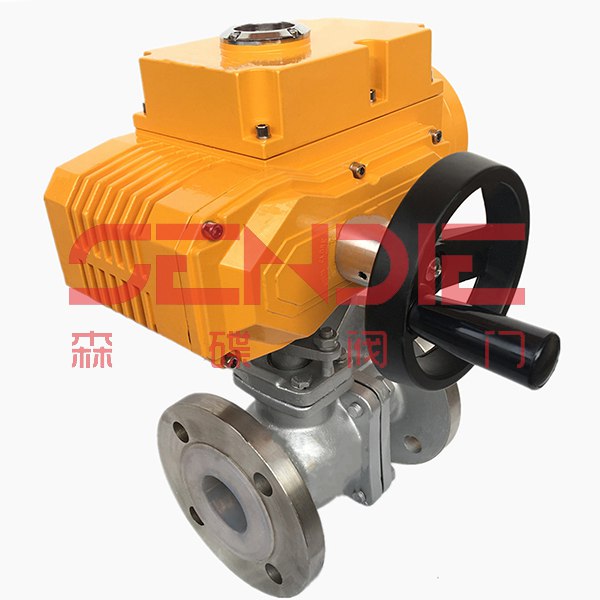

Q941F46電動襯氟球閥是由電動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙烯，故具有可靠的耐腐蝕和密封性。電動襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。電動執行機構內置伺服系統，無需另配伺服放大器，輸入4~20mA信號及AC220V/AC380V電源即可控制運轉。電動襯氟球閥、襯四氟電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
二、電動襯氟球閥技術參數及性能指標

公稱通徑（DN）

100

125

150

200

250

300

公稱壓力（Mpa）

PN1.0、1.6

泄露量

軟密封：零泄漏

閥體形式

兩段式閥體（浮動球閥）

兩段式閥體（固定球體）

閥芯形式

“O”型球芯閥芯

密封填料

聚四氟乙烯（PTFE）

連接形式

法蘭

可調范圍

DN15~65

DN80~300

250比1

350比1

基本誤差

± 1%

死區

≤1%

回差

≤1%

適用溫度

密封面

PTFE≤180℃

執行機構

可配SYJXX、361RS、HQ系列等角執行電動機構

控制方式

開關到位燈（開關兩位控制）、智能調節（4~20mA模擬量信號控制）

三、電動襯氟球閥執行參數

執行器類別	SYJXX執行器參數	3610R系列執行器參數	JHQ系列執行器參數
電源電壓	標準：AC220V單相、可選AC110V單相、AC380/440V三相、DC24V
輸出力矩	50N.M~2000N.M	50N.M~1500N.M	50N.M~3000N.M
動作范圍	0~90℃、0~360℃	0~90℃	0~90℃、0~270℃可選
輸入信號	開關量、4~20mA模擬量	4~20mA模擬量信號	開關量、4~20mA模擬量信號
反饋信號	開關量、4~20mA模擬量	4~20mA模擬量信號	開關量、4~20mA模擬量信號
動作時間	15/30/60秒	10/15/30秒	18S~112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	零下30~+60度	零下30~+60度	零下20~+70度
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67定制IP68
防爆等級	無防爆	Exd IIBT4	Exd IIBT4或Exd IIBT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2寸進線線鎖	2-PF 1/2寸進線線鎖	2個 PF3/4寸
殼體材料	鋁合金	鋼、鋁合金	鋼、鋁合金、鋁青銅、聚碳酸脂
外圖層	干粉、環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，定位精度高，執行機構靈敏，啟動停止迅速，運行平穩。具有抗干擾、抗浪涌電壓、防擊穿能力強
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次

四、電動襯氟球閥零件材料

零件名稱	材料名稱
閥體	WCB+F46	304（CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
球體	2Cr13+氧化處理+F46	304+F46	316+F46	316L +F46
閥桿	2Cr13+F46	304+F46	316+F46	316L +F46
閥座密封圈	PTFE、碳素纖維+PTFE
密封填料	V型聚四氟乙烯填料

五、電動襯氟球閥設計規范

設計與制造	GB12237-89、API608、API6D、JPI7S-48、BSS5351、DIN3357
法蘭尺寸	JB/T74-90、GB9112~9113、HGJ44~76、SH3406、ANSIB16.5、JIS B2212~2214
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與實驗	JB/T9092、API598、GB/T13927

六、電動襯氟球閥連接尺寸

公稱通徑（DN）		15	20	25	32	40	50	65	80	100	125	150	200	250
L		130	140	150	165	180	200	220	250	280	320	360	457	533
H、A		由于閥門密封選擇及溫度不同，執行機構尺寸需要根據每位客戶的選擇來實際配置，請咨詢銷售人員。
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137
A1	標準型	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6Mpa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405
D1		65	75	85	100	110	125	145	160	160	210	240	295	355
D2		46	56	65	76	84	99	118	132	132	184	184	266	319
b		14	16	16	18	18	20	22	24	24	26	26	24	26
f		2	2	2	2	2	2	2	2	2	2	2	2	2
n*d		4*14	4*14	4*14	4*18	4*18	4*18	4*18	8*18	8*18	8*18	8*18	12*22	12*26
PN2.5Mpa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425
D1		65	75	85	100	110	125	145	160	190	220	250	310	370
D2		46	56	65	76	84	99	118	132	156	184	211	274	330
b		14	16	16	18	18	20	22	24	24	26	28	34	38
f		2	2	2	2	2	2	2	2	2	2	2	2	2
n*d		4*14	4*14	4*14	4*18	4*18	4*18	4*18	8*18	8*22	8*26	8*26	12*26	12*30

備注：電動襯氟球閥產品選型
（1）閥體參數：公稱通徑、工作壓力、工業工藝、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號（4-20mA，1-5V）、作用方式（電開式，電關式）。
