產品詳情

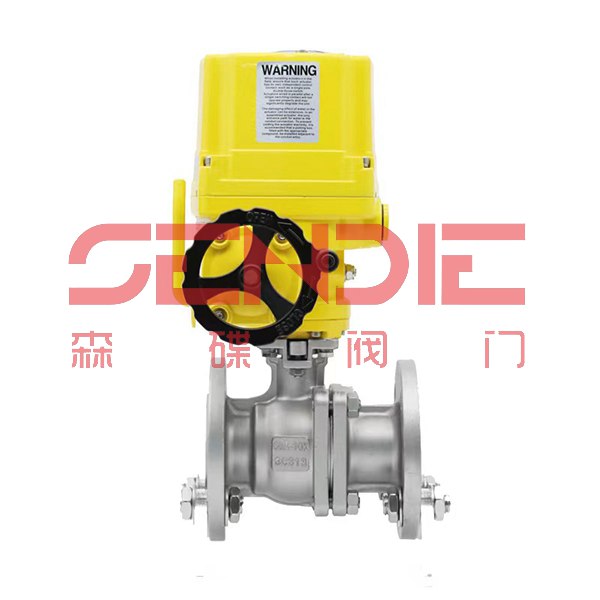

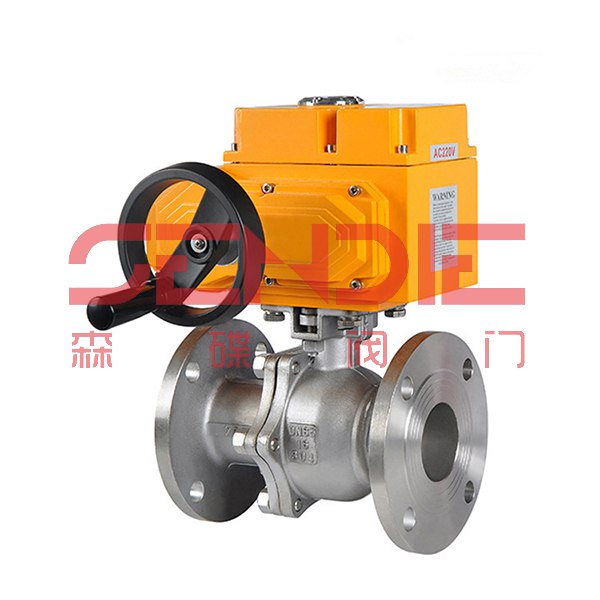

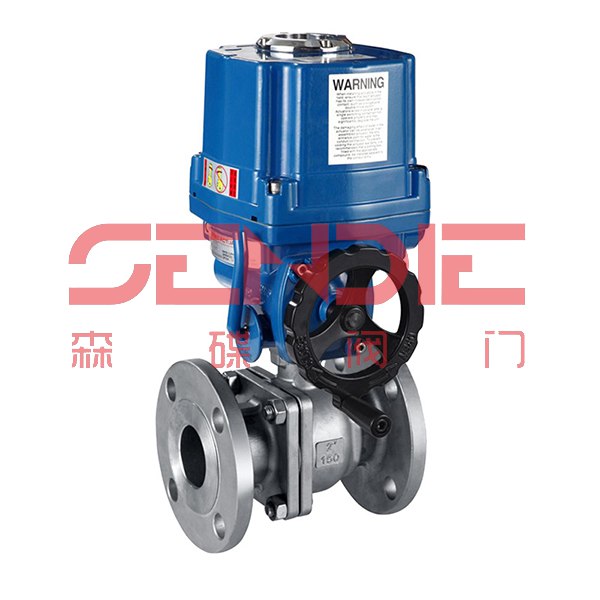

一、Q941F電動法蘭式球閥產品概述：
Q941F電動法蘭式軟密封球閥只需要通過角行程電動執行器帶動閥門旋轉90度即可全開全關，與相同規格的閘閥和截止閥相比較，球閥閥體的通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。電動軟密封是一種重要的閥類，在石油化工和長輸管線等領域有廣泛使用。它的關閉件是一個帶孔的部分球體，球體歲閥桿轉動，實現閥門的開啟或關閉。其特點如下：適用于兩位切斷、調節的場合。電動球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷或流通。密封性能優良、流通能力大、裝卸維護方便、流阻小、可靠，甚至切斷。電動軟密封球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作簡單、可靠性強。流向可任意，可調范圍廣，能用于高壓或大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。直連方式，電動執行機構內置伺服系統，無需另外配伺服放大器，輸入輸出信號4~20mA及AC220V電源即可控制運轉。
二、Q941F電動法蘭式球閥技術參數

公稱通徑（DN）	15	20	32	40	50	65	80	100	125	150	200	250	300
流量系數KV	21	38	72	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力（Mpa）	PN1.6、2.5、4.0、6.4Mpa
泄露量	軟密封：零泄漏
閥體形式	兩段式閥體（浮動球體）										兩段式球體（固定球體）
閥芯形式	（O）型球芯閥芯
密封填料	聚四氟乙烯（PTFE)、金屬石墨纏繞墊片
連接方式	法蘭、焊接、螺紋
流量特性	近似快開型
可調范圍	DN15~65						DN80~300
	250比1						350比1
基本誤差	± 1%
死區	≤1%
回差	≤1%
適用溫度	密封面
	PTFE≤180℃、PPL≤280℃
配置執行機構	可配JXX、HQ、361RS、JO等系列角行程電動執行機構
控制方式	開關到位燈（開關兩位控制）、智能調節（4~20mA模擬量信號控制）

三、Q941F電動法蘭式球閥執行器參數

執行器類別	SYJXX執行器參數	3610R系列執行器參數	JHQ系列執行器參數
電源電壓	標準：AC220V單相、可選AC110V單相、AC380/440V三相、DC24V
輸出力矩	50N.M~2000N.M	50N.M~1500N.M	50N.M~3000N.M
動作范圍	0~90℃、0~360℃	0~90℃	0~90℃、0~270℃可選
輸入信號	開關量、4~20mA模擬量	4~20mA模擬量信號	開關量、4~20mA模擬量信號
反饋信號	開關量、4~20mA模擬量	4~20mA模擬量信號	開關量、4~20mA模擬量信號
動作時間	15/30/60秒	10/15/30秒	18S~112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	零下30~+60度	零下30~+60度	零下20~+70度
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67定制IP68
防爆等級	無防爆	Exd IIBT4	Exd IIBT4或Exd IIBT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2寸進線線鎖	2-PF 1/2寸進線線鎖	2個 PF3/4寸
殼體材料	鋁合金	鋼、鋁合金	鋼、鋁合金、鋁青銅、聚碳酸脂
外圖層	干粉、環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，定位精度高，執行機構靈敏，啟動停止迅速，運行平穩。具有抗干擾、抗浪涌電壓、防擊穿能力強
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次

四、Q941F電動法蘭式球閥零件材料

零件名稱	材料名稱
閥體	WCB	304（CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氧化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯（PTFE)、增強聚四氟乙烯（PPL）對位聚酯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

五、Q941F電動法蘭式球閥性能指標

公稱通徑（DN）		DN15~300
公稱壓力	PN(Mpa）	1.6	2.5	4	6.4
實驗壓力	強度試驗	15	24	37.5	48
	密封試驗	11	17.6	27.5	35.2
	低壓氣密試驗	0.5~0.7
適用介質	水、油、蒸汽、硝酸類（溫度≤200度）、醋酸類（≤200度）

六、Q941F電動法蘭式球閥連接尺寸

公稱通徑DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H/A		由于閥門密封選擇及溫度不同，執行器尺寸需要實際配置，該尺寸可以咨詢銷售員
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137	137
A1	標準型	40	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6Mpa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
b		14	16	16	18	18	20	22	24	24	26	28	24	26	28
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-*d		4*14	4*14	4*14	4*18	4*18	4*18	4*18	8*18	8*18	8*18	8*22	12*22	12*26	12*26
PN1.5Mpa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
b		14	16	16	18	18	20	22	24	24	26	28	34	38	42
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-*d		4*14	4*14	4*14	4*18	4*18	4*18	4*18	8*18	8*22	8*26	8*26	12*26	12*30	16*30

備注：Q941F電動法蘭式球閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號（4~20mA,1-5V）、作用形式（電開式、電關式）。
